Description
一、產品用途
國標低煙無鹵阻燃交聯聚烯烴絕緣環保軟電纜產品適用于交流額定電壓 450/750V 及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等安全系數要求高的重要場所。
二、國標低煙無鹵阻燃交聯聚烯烴絕緣環保軟電纜產品標準
1 、結構和相關理化性能參照采用 GB5023.3-97 、 GB5023.5-97 、 JB8734.3-98 、 JB8734.5-98 。
2 、阻燃性能參照采用 GB/T18380.3-2001(A 類、 B 類或 C 類 ) 。
3 、無鹵低煙性能參照采用 GB/T17650.2 ， GB/T17651.2 。
4 、環保性能參照和 EN 71-3 （ A1 ： 2000 ）《特定元素的過境規定（重金屬含量的過境規定）》。
三、國標低煙無鹵阻燃交聯聚烯烴絕緣環保軟電纜型號名稱（見表 1 ）
| 型號 | 名稱 |
| WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣環保軟線 |
| WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣雙絞型環保軟線 |
| WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣扁平型環保軟線 |
| WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH | 無鹵低煙阻燃 A （ B 、 C ）類銅芯化學交聯聚烯烴絕緣聚烯烴護套屏蔽環保軟電纜 |
四、產品規格（見表 2 ）
| 型號 | 額定電壓 V | 標稱截面 mm2 | 芯數 |
| WDZA-RYJ-HH WDZB-RYJ-HH WDZC-RYJ-HH | 450/750 | 0.5 ～ 240 | 1 |
| WDZA-RYJS-HH WDZB-RYJS-HH WDZC-RYJS-HH | 300/500 | 0.5 ～ 2.5 | 2 |
| WDZA-RYJB-HH WDZB-RYJB-HH WDZC-RYJB-HH | 300/500 | 0.5 ～ 0.75 | 2 |
| WDZA-RYJY-HH WDZB-RYJY-HH WDZC-RYJY-HH | 300/500 | 0.5 | 2 ～ 37 |
| 0.75 | 2 ～ 37 | ||
| 1 | 2 ～ 37 | ||
| 1.5 | 2 ～ 37 | ||
| 2.5 | 2 ～ 7 | ||
| 4 | 2 ～ 4 | ||
| 6 | 2 ～ 4 | ||
| WDZA-RYJYP-HH WDZB-RYJYP-HH WDZC-RYJYP-HH | 300/500 | 0.5 | 2 ～ 37 |
| 0.75 | 2 ～ 10 | ||
| 1 | 2 ～ 10 | ||
| 1.5 | 2 ～ 4 |

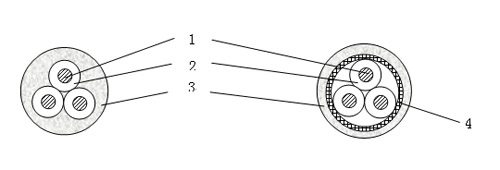

五 、結構簡圖
" style="border: none;" />
WDZA-RYJ-HH WDZA-RYJS-HH WDZA-RYJB-HH
WDZB-RYJ-HH WDZB-RYJS-HH WDZB-RYJB-HH
WDZC-RYJ-HH WDZC-RYJS-HH WDZC-RYJB-HH
WDZA-RYJY-HH WDZA-RYJYP-HH
WDZB-RYJY-HH WDZB-RYJYP-HH
WDZC-RYJY-HH WDZC-RYJYP-HH
1--- 銅芯導體； 2--- 交聯聚烯烴絕緣； 3--- 聚烯烴護套； 4--- 銅絲編織屏蔽層。
六、使用特性
1 、額定電壓為：相電壓 / 線電壓是 450/750V 或 300/500V 。
2 、zui高長期工作溫度不超過 90 ℃ 。
3 、敷設時的環境溫度在 -25 ℃ 及以上。
4 、敷設時的zui小彎曲半徑：電纜外徑小于 25mm 者為 4D ，電纜外徑為 25mm 及以上者為 6D 。 (D 為電纜外徑 )
