使用補償導線應注意哪些問題？
作者：zzjt 添加時間：2022-02-27 14:43:13

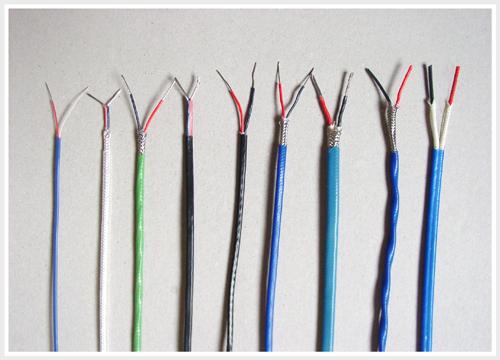

補償導線的選擇對熱電偶測溫的準確度影響很大，須熟悉各種補償導線的性能和指標。在本文對補償導線使用注意事項做相關介紹。
1、對S型熱電偶、R型熱電偶來說，其補償導線有SC和RC，均屬于補償型補償導線，在各類補償導線中準確度較低。在0-60℃范圍內誤差很小，但在100-150℃范圍內有較大的負誤差。如果測量準確度較高，須將補償接點的溫度保持在100℃以下。
2、K型熱電偶的補償導線有KC和KX型。KX是延伸型補償導線，在很寬的溫度范圍內特性曲線是線性的，誤差很小，但成本高、電阻也大。所以，在使用溫度不太高、測溫準確度要求又不太嚴格的情況下，zui好采用廉價的補償型補償導線KC。
使用補償導線時應注意以下問題
1、各種補償導線只能與相應型號的熱電偶配對。型號不一致不能使用。
2、補償導線有正、負極之分。使用時，補償導線正、負極性不得接錯，否則不僅起不到補償作用，而且還會造成更大的測量誤差。經理論證明，由于補償導線極性接反所造成的誤差約為不用補償導線的兩倍。
3、熱電偶和補償導線連接點的溫度不得超過規定的使用溫度。因為超過規定的使用溫度范圍，補償導線與熱電偶的熱電特性相差較大，從而造成測量誤差。
4、由于補償導線與熱電偶的熱電特性并不完全相同，所以要求連接處的兩個接點溫度相同，否則將引入測量誤差。
5、要根據所配顯示儀表的不同要求來選用補償導線的線徑。例如與動圈儀表連接的補償導線，可選用線徑較粗的，使其阻值小些，這樣才會不至于超過儀表規定的外接電阻值。
6、為了便于安裝，可選用多股補償導線，也可以根據需要選用防水、防腐、防火的補償導線。
